原図面の着色について

投稿日:

 原図面にあらかじめ、加工部署ごとに色分けを行うことにより、加工者への注意を喚起し、不良発生防止に役立てる。
 担当者は「寸法チェック用図面」へのマーカーによるチェック後、原図面の着色箇所と比較し、加工ミスや加工忘れなどがないか確認を行う

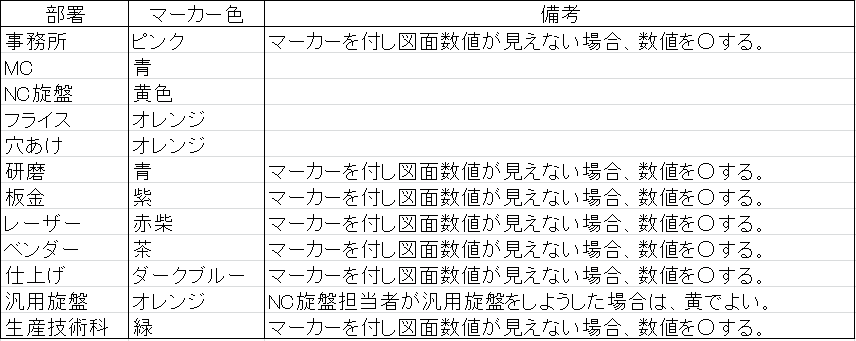

 部署毎の着色は、次のとおりとする。


(注)原図面において、特に重要と思われる箇所には、赤ボールペンにて説明書きをしておく。
