5軸制御大型マシニングセンター　MILLAC 1000VH（オークマ）

5軸制御による工程制約と複雑形状加工 広い加工範囲と傾斜主軸により、側面,上面だけでなく任意の傾斜面の加工が可能。
多くの工程に分けて加工していた複雑形状の加工物も1回の取付で加工出来るメリットもあります。
また、一回の取付で多面加工を行うことができるため取付作業に必要な時間を最小、取付取り外しで生じる誤差がないため製品の精度も向上します。

主軸：150度首振り
XYZBC：5軸制御
XＹＺ：1850×1300×1000
割出し角度：0.001度

設備情報

五面加工機　門型マシニングセンター　MCR-BII（オークマ）

有効門幅　幅×長さ (mm)：2.500×6000
テーブル上面から主軸端までの距離：0-1,550
作業面の大きさ　幅×長さ (mm)：2,000×6,000
標準縦主軸回転速度 (min)：1-4,000
ユニバーサルインデックスヘッド：1-2,000
B・C軸割出し角度（カービック割出）（度）：1
90度アンギュラヘッド：1-3,000
B軸割出し角度（カービック割出）（度）：5

門型マシニングセンター　MCV-A（オークマ）

移動量（Ｘ×Ｙ×Ｚ)（㎜）：4,000×2,000×400
有効門幅：2,050×1,300
NC制御A軸円テーブル：Φ630
手動取り付け90°アンギュラヘッド

インテリジェント複合加工機　MULTUS B550（オークマ）

　複合加工機による旋削＆マシニング加工の超融合
　　・ＮＣ旋盤とマシニングセンタで構成される分割型生産ラインを1台に集約。
　　・Φ830までの複雑形状部品の工程集約加工に最適。
　　・Ｙ軸ストロークはマシニングセンタ並の520mmで、広い加工範囲が可能になっております。

設備情報

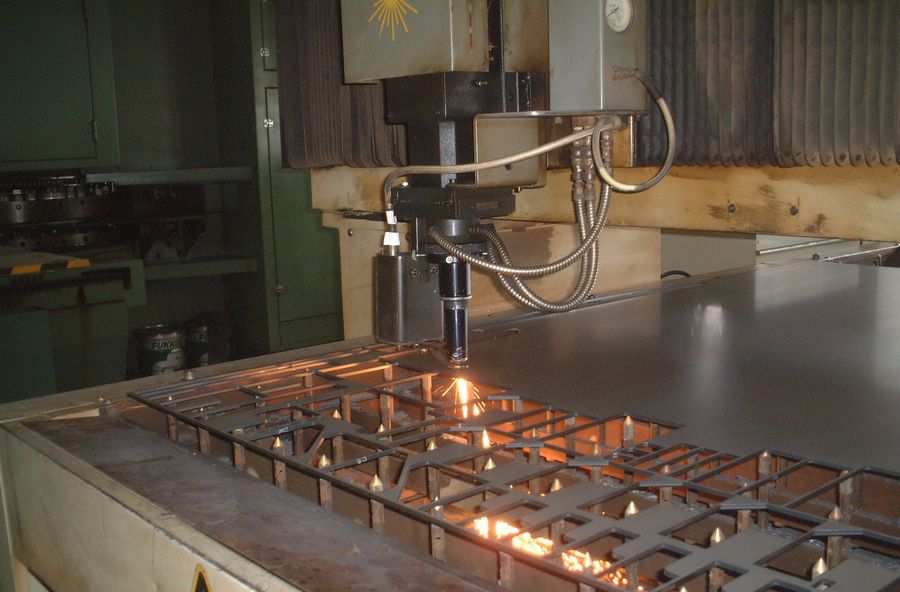

炭酸ガスレーザー加工機　2512HB2（三菱電機）

SS材はt12まで可能。
SUS材はO2切断でt8まで，N2切断はt3まで可能。
アルミ材はt3まで可能。
銅はt3まで可能。

3次元レーザー加工機　FG-150（マザック）

角パイプ、丸パイプなどの異型型鋼に高精度な切断・加工を行うことができ、短納期、低コストの上、非常に高い精度で加工を致します。
サイズはt12×□150かΦ150での厚さの加工が可能です。
型鋼は、角パイプ、丸パイプ、I、H、C、Lに対応いたします。
