各種計測機器紹介

赤田工業にある各種測定具の一部を紹介をします。

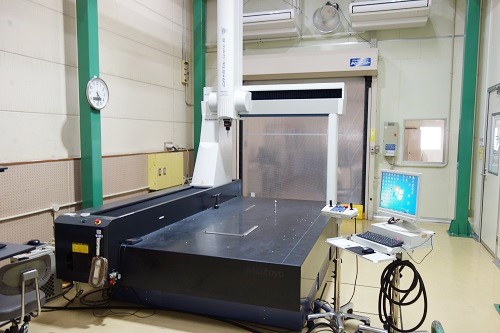

三次元測定機(CRYSTA-Apex S 122010)

 プローブを測定物に接触させ、コンピュータがその座標値(X,Y,Z)を読み込み演算処理することで、様々な要素を求めることができます。
 求められる要素は、「点」,「線」,「円」,「面」,「円錐」,「球」,「円筒」です。
 これらの要素を組み合わせることにより、寸法や公差、幾何公差を調べることができます。
 また、プログラムを実行することで、自動で測定を行うこともできます。

 【測定範囲 (X×Y×Z)】 1200mm×2000mm×1000mm
 【測定物 最大高さ】  1200mm
 【測定物 最大質量】  2500kg

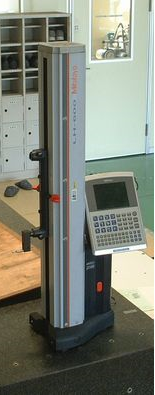

リニヤハイト(LH-600D)

 高精度の高さ測定機。高さ測定や円測定などの基本測定機能に加え、変位測定・ピッチ測定など豊富な測定が可能です。
 また、二次元測定機能や公差照合機能なども搭載しています。

【測定範囲 (ストローク)】 0~972mm (600mm)
【最小表示量】                  0.0001/0.001/0.01/0.1mm

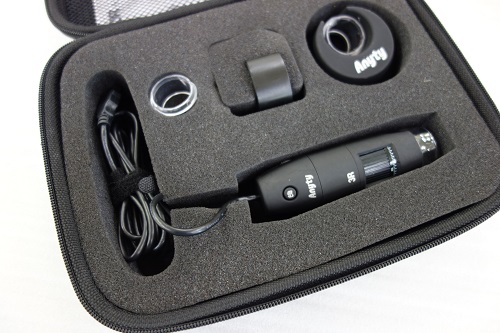

デジタル顕微鏡(3R-MSUSB401)

 10~200倍表示の顕微鏡。
付属のレンズカバーを使用することで簡単にピント調節を行うことができます。
また、スコープの映像は接続したPCに表示・保存することができます。

【倍率】     10~200倍
【焦点調節範囲】 8~300mm



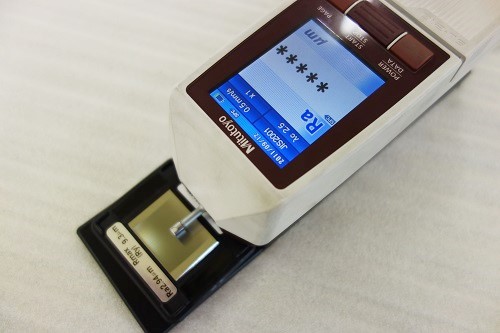

表面粗さ測定機(SJ-210)

 JIS(JIS-B0601-2001、JIS-B0601-1994、JIS-B0601-1982)、VDA、ISO-1997、ANSIの各粗さ規格に対応しております。
 演算結果表示に加えて、区間ごとの演算結果や評価曲線、負荷曲線、振幅分布曲線を表示可能です。
また、USB通信機能により、データを表計算ソフトなどへ転送することができ、測定結果をA4用紙の報告書として保存・印刷することもできます。

【測定範囲 (範囲/分解能)】 360μm/0.02μm 100μm/0.006μm 25μm/0.002μm

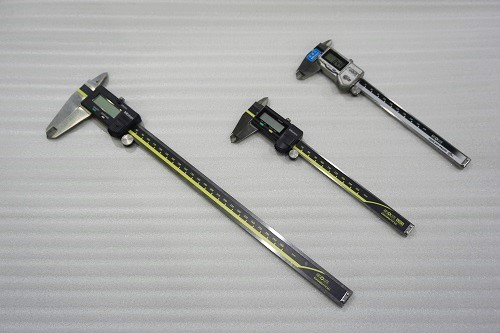

デジタルノギス
【測定範囲】0~1500mm



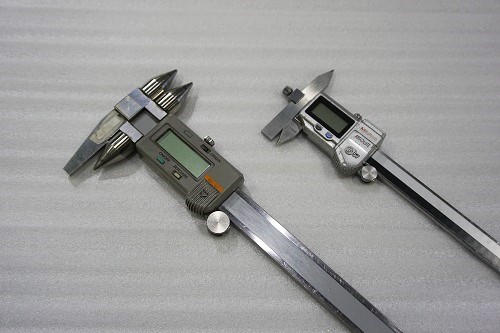

穴ピッチノギス
【測定範囲】10.1~600mm

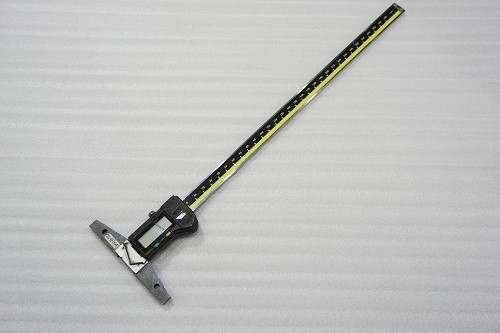

デプスゲージ
【測定範囲】300mm



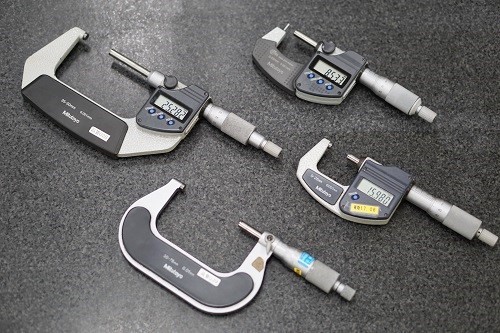

外側マイクロメータ
【測定範囲】
 外側マイクロメータ
  0-500mm
 両球面外側マイクロメータ
  0-25mm
 棒球面外側マイクロメータ
  0-25mm

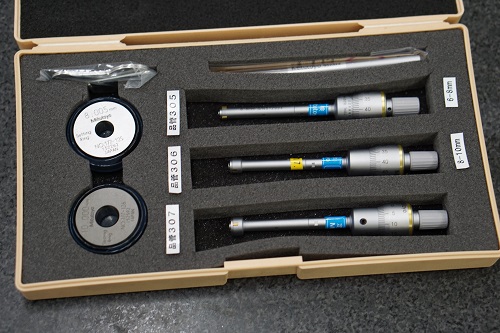

内側マイクロメータ
【測定範囲】6-200mm



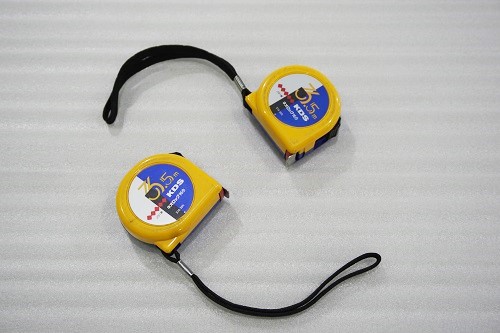

コンベックス

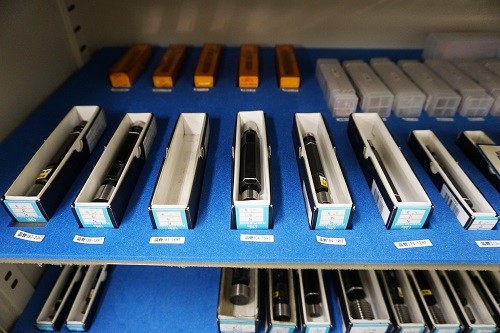

各サイズ 栓ゲージ(限界プレーンゲージ)

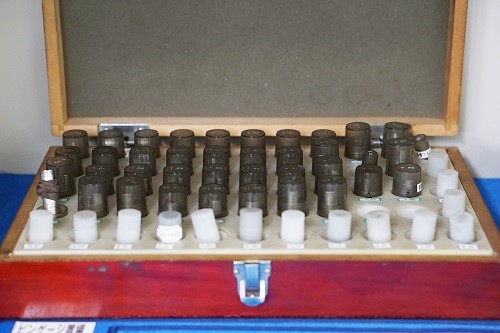

各サイズ ピンゲージ

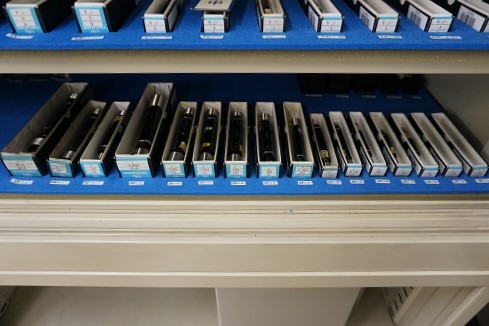

各サイズ ねじゲージ(ねじ用限界ゲージ)

・メートル並目ねじゲージ
・メートル細目ねじゲージ
・管用平行限界ねじゲージ
・管用テーパねじゲージ

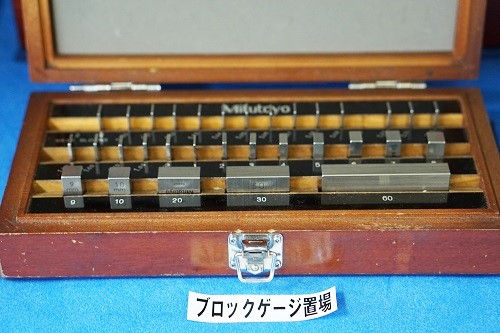

ブロックゲージ

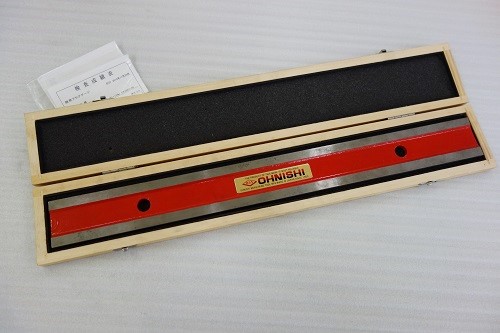

ストレートエッジ
 500mm、2000mm

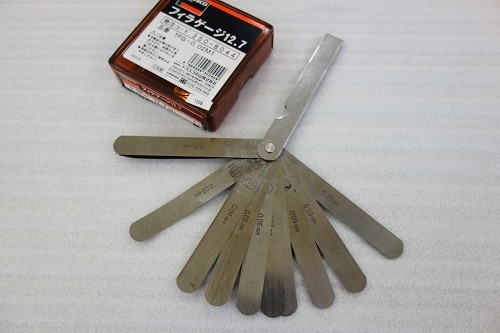

シクネスゲージ
 0.01~0.90mm

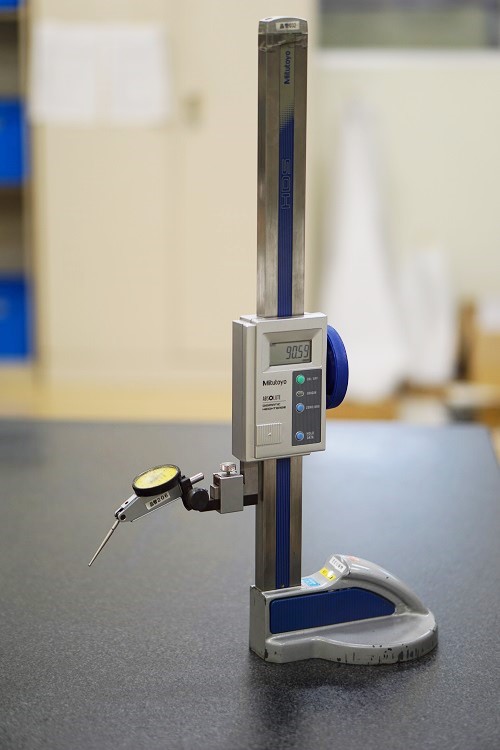

デジタルハイトゲージ(HDS-H30C)
【測定範囲】0-300mm

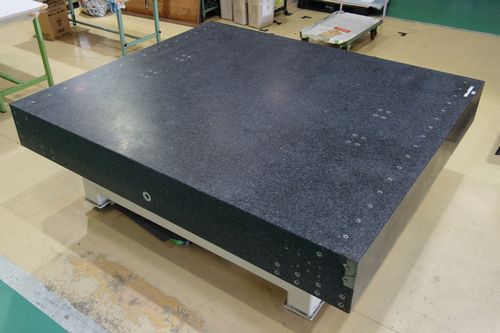

石定盤
 ・2303×2003
 ・1200×820
 ・1000×750
